Определите/трехфазное испытательное оборудование 100A источника питания AC для корпорации/железной дороги решетки силы

Определите/трехфазное испытательное оборудование 100A источника питания AC для продукции, осмотра

Профиль:

AT3021 соответствующе для отделов измерения научно-исследовательского института, корпорации решетки силы и

железная дорога, национальное заведение измерения на всех уровнях, и испытание, продукция и осмотр метра

изготовление.

Главным образом функция:

Использованный для различных испытаний сетноых-аналогов и цифровых метра и измерителя величины тока напряжения тока AC, определите/трехфазный

метр активной и реактивной силы, метр фазового угла, определяет/трехфазный метр фактора силы, частота

метр, и одновременн-метр, определяют/трехфазный метр активной и реактивной силы;

Выведите наружу 2-ые гармоники ~63rd;

Главным образом характеристики:

Модульное проектирование, сильную противоинтерференционную способность, AT3021 можно использовать для испытания взаимодействия static

электричество, EMC и так далее.

Высокая стабилность, низкое искажение формы волны;

8" экран касания цвета, взаимодействует содружественное, легкий для того чтобы работать.

Оборудованный с интерфейсом RS232, локальных сетей, и WiFi, AT3021 может любая деятельность поддержки отдельно стоящая,

Управление ПК или сподручное беспроволочное терминальное управление.

Связывайте с испытанным метром через RS485;

Подгоняйте Автоматическ-тарировку и систему контроля метров;

Собственн-предохранение, тревожя и показывая положение перегрузки для оборудования вывело наружу перегрузка, короткое замыкание напряжения тока, настоящая открыт-цепь;

Дистанционное уточнение он-лайн, легко достигает актуализации программного обеспечения;

Поддержка калибрируя userself.

Тип

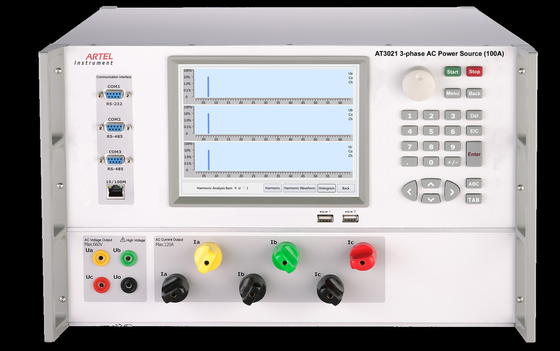

Источник питания AC AT3021C трехфазный (100A), тип 0,05

Источник питания AC AT3021B трехфазный (100A), тип 0,1

Технические данные

Выход напряжения тока AC

Ряд: 100V, 220V, 380V;

Ряд регулировки: (0~120) %RG; RG сошлется к ряду, подобно hereafter;

Отрегулируйте разрешение: 0.01%RG, 0.1%RG, 1%RG, или 10% RG;

Стабилность: 0.005%/1min (тип 0,05), 0.01%/1min (тип 0,1)

Искажение: ≤0.1% (Non емкостная нагрузка);

Нагрузка максимальныйа выпуск продукции: 25V /phase (нагрузка сопротивления);

Точность измерения: 0.05%RG (тип 0,05); 0.1%RG (тип 0,1)

Текущий объем производства AC:

Ряд: 0.05A, 0.2A, 1A, 5A, 20A, 100A;

Регулировать ряд: (0~120) %RG, RG сошлется к ряду, подобно hereafter;

Регулировать разрешение: 0.01%RG, 0.1%RG, 1%RG, или 10% RG;

Стабилность: 0.01%/2min (тип 0,05), 0.02%/2min (тип 0,1)

Искажение: ≤0.2% (Non емкостная нагрузка);

Нагрузка максимальныйа выпуск продукции: 120VA (ряд 120A)

Точность измерения: 0.05%RG (тип 0,05); 0.1%RG (тип 0,1)

Выходная мощность

Стабилность выходной мощности: 0.01%/2min (тип 0,05), 0.02%/2min (тип 0,1)

Точность измерения активной/реактивной силы: 0.05%RG (тип 0,05); 0.1%RG (тип 0,1)

Выход участка

Выход регулируя ряд: 0°~360°;

Выход регулируя разрешение: 10°, 1°, 0.1°, или 0.01°;

Разрешение: 0.01°;

Точность измерения: 0.05°.

Выводить наружу фактор силы:

Регулировать ряд: -1 | 0 | +1;

Измеряя разрешение: 0,0001;

Точность измерения: 0,0005

Выход частоты

Регулировать ряд: 40Hz ~70Hz;

Выход регулируя разрешение: 1Hz, 0.1Hz, 0.01Hz, или 0.001Hz;

Разрешение: 0.001Hz;

Точность: 0,001 Hz.

Гармоническая установка

Кратность частоты: 2-ое ~63rd

Гармоническая амплитуда: 0~40%

Гармонический угол: 0°~359.99°

Ошибка гармоники установленная: 2nd~31st: ≤±0.1%, 32nd~63rd: ≤±0.2%;

Измерение ошибки энергии:

Предел ошибки активной энергии основной:

±0.05%RD (напряжение тока 15V~660V, настоящее 0.02A~120A, PF≥0.5);

±0.1%RD (напряжение тока 15V~660V, настоящее 0.01A~0.02A, PF=1);

Предел ошибки реактивной энергии основной:

±0.1%RD (напряжение тока 15V~660V, настоящее 0.02A~120A, PF≥0.5);

±0.2%RD (напряжение тока 15V~660V, настоящее 0.01A~0.02A, PF=1);

Другие параметры:

Электропитание: 90-265VAC/DC

Частота силы: 50Hz~60Hz

Расход энергии: 50VA~1000VA

Условие окружающей среды: 20℃~30℃, влажность: RH≤85%

Окружающая среда хранения: -20℃~50℃

Размер: × 176mm × 440mm 600mm (l) (w) (h)

Вес: 35kg
