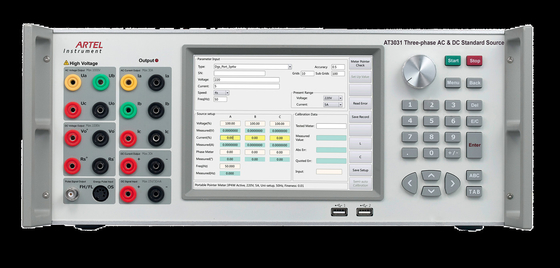

Источник 2-ое ~63rd DC высокого испытательного оборудования метра силы стабилности трехфазного/AC стандартный

Источник DC высокого испытательного оборудования метра силы стабилности трехфазного/AC стандартный

Профиль

AT3031 соответствующе для отдела измерения научно-исследовательского института, корпорации решетки силы,

железнодорожное и национальное заведение измерения на всех уровнях, и испытание, продукция, тарировка в метре

изготовление.

Главным образом функция

Поддержите различные испытания включая показывать метр, цифровой метр, счетчика энергии, etc.

Выведите наружу 2-ые гармоники ~63rd;

Главным образом характеристики:

Высокая стабилность, низкое искажение формы волны;

экран касания цвета 8 дюймов, взаимодействует содружественное, легкий для того чтобы работать;

Оборудованный с интерфейсом RS232, локальных сетей, и WiFi, AT3031 может любая деятельность поддержки отдельно стоящая,

Управление ПК или сподручное беспроволочное терминальное управление;

Связывайте с испытанным метром через RS485;

Подгоняйте и развейте автоматически регулировку и систему тарировки;

Собственн-предохранение, тревожя и показывая положение перегрузки для оборудования вывело наружу перегрузка, короткое замыкание напряжения тока, настоящая открыт-цепь;

Автоматически обнаружьте, диагностируйте и потревожьте для отказа.

Дистанционное уточнение он-лайн, легко достигает уточнения програмного обеспечения;

Поддержка калибрируя userself.

Тип

AC AT3031C трехфазный, источник DC стандартный, тип 0,05

AC AT3031B трехфазный, источник DC стандартный, тип 0,1

Технические данные

Выход напряжения тока AC

Выход напряжения тока AC большой

Ряд: (Фазируйте a) 30V, 100V, 300V, 660V, 1000V;

(Участок b, c) 30V, 100V, 300V, 660V;

Ряд регулировки: (0~120) %RG, RG сошлется к ряду, подобно hereafter; Фазируйте a 1000V: (0~100) %RG;

Разрешение регулировки: 0.01%RG, 0.1%RG, 1%RG, 10%RG для варианта;

Стабилность: 0.005%/1min (0,05 типа), 0.01%/1min (тип 0,1);

Искажение: ≤0.1% (Non-емкостная нагрузка);

Нагрузка выхода максимальная: 25VA каждый участок (активная нагрузка);

Точность: 0.05%RG (0,05 типа), 0.1%RG (тип 0,1);

Выход напряжения тока AC малый

Ряд: фазируйте a: 75mV, 300mV, 750mV, 3V, 7.5V;

Ряд регулировки: (0~120) %RG, RG сошлется к ряду, подобно hereafter;

Разрешение регулировки: 0.01%RG, 0.1%RG, 1%RG, 10%RG для варианта;

Стабилность: 0.005%/1min (0,05 типа), 0.01%/1min (тип 0,1);

Искажение: ≤0.1% (Non-емкостная нагрузка);

Нагрузка выхода максимальная: ≥ 25mA

Точность: 0.1%RG (тип 0,1);

Текущий объем производства AC

Ряд: фазируйте a: 500uA, 2mA, 10mA, 50mA, 0.2A, 0.5A, 2A, 5A, 10A, 30A;

Участок b, c: 0.2A, 0.5A, 2A, 5A, 10A, 30A;

Ряд регулировки: (0~120) %RG, RG сошлется к ряду, подобно hereafter;

Разрешение регулировки: 0.01%RG, 0.1%RG, 1%RG, 10%RG для варианта;

Стабилность: 0.005%/1min (0,05 типа), 0.01%/1min (тип 0,1);

Искажение: ≤0.1% (Non-емкостная нагрузка);

Нагрузка выхода максимальная: 25VA каждый участок (активная нагрузка);

Точность измерения: 200mA и над рядами: 0.05%RG (тип 0,05); 0.1%RG (тип 0,1);

50mA и под рядами: 0.1%RG (тип 0,1);

Выходная мощность

Стабилность выходной мощности: 0.01%/2min (тип 0,5), 0.02%/2min (тип 0,1);

Точность измерения активной, реактивной силы: 0.05%RG (тип 0,5), 0.1%RG (тип 0,1);

Выход фазового угла

Ряд регулировки выхода: 0°~360°;

Разрешение регулировки выхода: 10°, 1°, 0.1°, или 0.01°.

Разрешение: 0.01°;

Точность: 0.05°.

Выход фактора силы

Ряд регулировки: -1 | 0 | +1;

Разрешение измерения: 0,0001;

Точность: 0,0005;

Выход частоты

Ряд регулировки: 40Hz ~70Hz;

Разрешение регулировки выхода: 1Hz, 0.1Hz, 0.01Hz, 0.001Hz для варианта;

Разрешение: 0.001Hz;

Точность: 0,001 Hz;

Гармоническая установка

Кратность частоты: 2-ое ~63rd;

Гармоническая амплитуда: 0~40%;

Гармонический угол: 0°~359.99°;

Гармоническая ошибка установки: 2-ое ~31st: ≤±0.1%; 32nd ~63rd≤±0.2%;

Выход напряжения тока DC

Ряд (4 линии): 100mV, 300 mV, 1V, 5V, 20V, 100V, 300V, 1000V;

Ряд регулировки: (0~120) %RG; 1000V: (0~110) %RG;

Разрешение регулировки: 0.01%RG, 0.1%RG, 1%RG, 10%RG;

Стабилность: 0.005%/1min (тип 0,05), 0.01%/1min (тип 0,1);

Амплитуда пульсации: ≤1%RG (Non-емкостная нагрузка);

Нагрузка выхода: 20V и над рядами: ≥10mA; 5V и под рядами: ≥25mA;

Точность: 0.05%RG (тип 0,05), 0.1%RG (тип 0,1);

Текущий объем производства DC

Ряд: 1mA, 3mA, 10mA, 30mA, 100mA, 300mA, 1A, 5A, 10A, 15A, 25A;

Ряд регулировки: (0~120) %RG;

Разрешение регулировки: 0.01%RG, 0.1%RG, 1%RG, 10%RG;

Стабилность: 0.005%/1min (0,05 типа), 0.01%/1min (тип 0,1)

Амплитуда пульсации: ≤1%RG;

Нагрузка выхода: 25A: 25VA, другое ≥ 2V рядов; 300mA и под рядами ≥25V;

Точность: 10mA и над рядами: 0.05%RG (тип 0,05), 0.1%RG (тип 0,1);

1mA, ряд 3mA: 0.1%RG;

Измерение ошибки энергии

Предел ошибки активной энергии основной:

±0.05%RD (напряжение тока 15V~660V, настоящее 0.05A~36A, PF≥0.5);

±0.1%RD (напряжение тока 15V~660V, настоящее 0.02A~0.05A, PF=1);

Предел ошибки реактивной энергии основной:

±0.1%RD (напряжение тока 15V~660V, настоящее 0.05A~36A, PF≥0.5);

±0.2%RD (напряжение тока 15V~660V, настоящее 0.02A~0.05A, PF=1);

Общие параметры

Электропитание: 90~265VAC/DC

Частота: 50Hz~60Hz

Потребление: 50VA~1000VA

Условие окружающей среды: 20℃~30℃, родственник humidity≤85%

Окружающая среда хранения: -20℃~50℃

Размер: × 176mm × 440mm 600mm (l) (w) (h)

Вес: 28Kg
