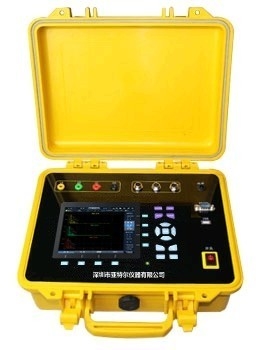

Испытательное оборудование метра AC/DC LCD портативное, аппаратуры измерения качества силы

Испытательное оборудование метра AC/DC LCD портативное, аппаратуры измерения качества силы

Профиль

AT8011 соответствующе для отдела корпорации электропитания, деятельности решетки и промышленного и минирование

предпринимательство для того чтобы измерить и проанализировать качество силы.

Функция Mian

С различными интерфейсами деятельности, AT8011 может измерить 3P3W и 3P4W напряжение тока, течение, частота, фазовый угол, фактор силы, активная сила, реактивная сила, кажущаяся мощность.

В реальном масштабе времени измерение и анализирует гармоники, и 2-ые содержание и искажение гармоник ~63rd также можно измерить;

Покажите в реальном масштабе времени форму волны каждого участка;

Покажите в реальном масштабе времени диаграмму вектора, легкую для того чтобы проверить проводку на месте, смогите определить связывать проволокой автоматически;

Измерьте различные явления качества силы, запишите и проанализируйте случаи качества силы.

Главным образом характеристики

5,6' дюйм, 640×480 точечная матрица LCD, дисплеи намек деятельности и измеренные данные;

Батарея Li большой емкости, непрерывное рабочее временя больше чем 7 часов;

Стандартный IEC 61000-4-30;

В реальном масштабе времени измерение и рекордные основные электрические параметры, гармоника, фликер, напряжение тока/настоящая неуравновешенность

коэффициент, цаца/погружение, над напряжением тока, под напряжением тока, пиковое напряжение тока и так далее;

Установленные различные вызывая условия для того чтобы записать волны и случаи отказа;

функция Собственн-предохранения, безопасный и надежный;

Вес машины чем 5Kg, компактный и легковес, легкий для того чтобы снести;

Поддержка калибрируя userself.

Технические данные

Измерение напряжения тока

Каналы: 4 (3 участки + нейтрали, AC/DC)

Номинальное напряжение: AC 50-380Vrms

Максимальный измеряя ряд: 500Vrms

Диапазон изменения частот: 42.5Hz-69Hz

Входное комплексное сопротивление: 1.5MΩ/5pF

Максимальный расход энергии: ≤0.035VA/phase (230V)

Емкость перегрузки: 1kVAC непрерывно, 5kV/1s non непрерывно

Прочность изоляции: 2.5kVAC, 50Hz/1min

Настоящее измерение

Каналы: 4 (включая 1 входной сигнал утечки канала настоящий)

Течение входного сигнала: 10A/100mV, 100A/100mV, 1000A/100mV, 3000A/100mV

Максимальный расход энергии: ≤0.01VA/phase

Прочность изоляции: 2.5kVAC, 50Hz/1min

Система забора

Разрешение забора: цикл 4096 digits/10 (50Hz), цикл 4096 digits/12 (60Hz), 24 переключателя A/D чисел,

что соответствуют к IEC61000-4-30 стандартному типу a

Точность

Вход-выход

Дистанционный сигнал ввода: контакт 2 каналов сухой (рассматривайте несколько модулей, опционных)

интерфейс Людск-компьютера

Экран дисплея: экран касания 5.7inch, разрешение 640×480, 65535 цветов

Режим деятельности: экран касания нажатия клавиши/мышь

Дисплей освежает:　1s

Ключевая реакция: отсутствие больше чем 0.5s

Язык: Китаец/английский язык

Хранение данных

Емкость хранения данных: 32G

Режим установки времени (опционный): Сигнал времени GPS

Вспомогательное электропитание

Батарея: непрерывный не работающ никакие более менее чем 2 часа с полным разрядом, внутренней батареей

Ввод напряжения переходники AC: 85VAC~265VAC, 50/60Hz или 110VDC-370VDC

Напряжение тока выхода переходники AC: 15VDC/1.5A

Порт связи

USB: 1 канал, стандарт 2,0

Локальные сети: 10M/100M

Другой параметр

Вес: 5kg
