Профиль

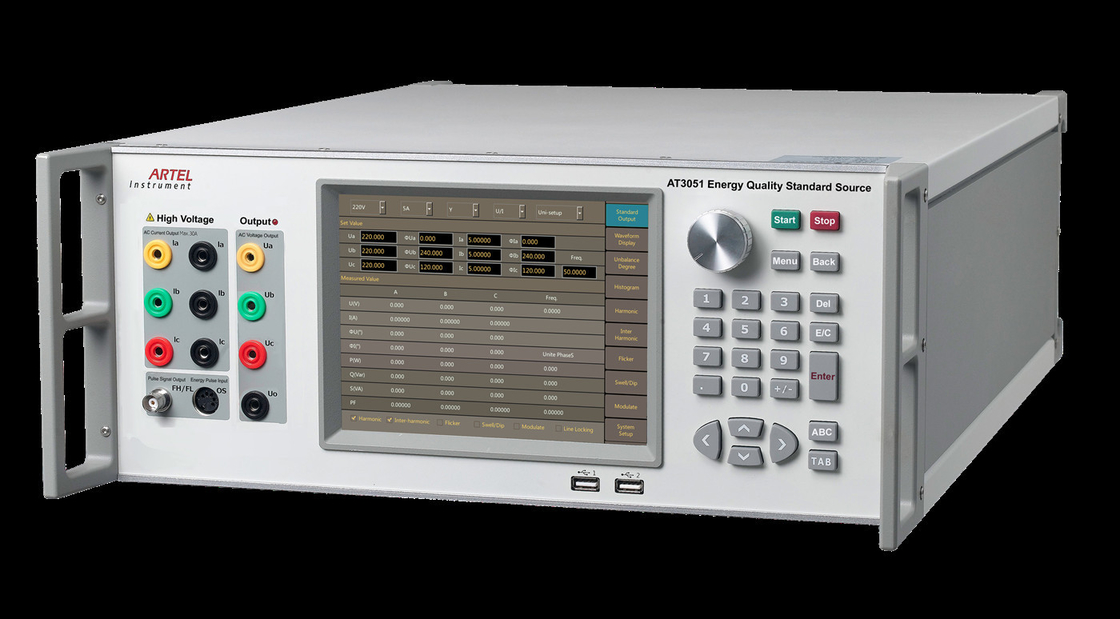

AT3051 соответствующе для отдела измерения научно-исследовательского института, корпорации решетки силы,

железная дорога, большое предпринимательство промышленных и минирования и национальное заведение измерения на всех уровнях.

Главным образом функция

Предложите синус уровня стандартного источника или различных сигналов искажения;

Поддержите качественный и количественный калибрировать различных анализаторов качества силы, монитор напряжения тока,

flickermeter, рекордер качества силы.

Выведите наружу 2-ые гармоники ~63rd.

Главным образом характеристики

экран касания цвета 8 дюймов, взаимодействует содружественное, легкий для того чтобы работать.

Adopt выдвинуло технологию DSP введенную информачи, может синтезировать различные скачками формы волны, как

гармоники, взаимо--гармоники, фликер, цацы, погружения, etc.;

Оборудованный с интерфейсом RS232, локальных сетей, и WiFi, AT3051 может любая деятельность поддержки отдельно стоящая,

Управление ПК или сподручное беспроволочное терминальное управление;

Связывайте с испытанным метром через RS-232/485 и локальные сети;

Автоматически высчитайте ошибку метра и датчика, и родственные данные можно загрузить до конца

U-диск;

Собственн-предохранение, тревожя и показывая положение перегрузки для оборудования вывело наружу перегрузка, короткое замыкание напряжения тока, настоящая открыт-цепь;

Автоматически обнаружьте, диагностируйте и потревожьте для отказа;

Дистанционное уточнение он-лайн, легко достигает уточнения програмного обеспечения;

Поддержка калибрируя userself.

Технические данные

Выход напряжения тока AC

Ряд: 50V, 100V, 220V;

Ряд регулировки: (0~120) %RG, RG сошлется к ряду, подобно hereafter;

Степень регулировки: 0.01%RG, 0.1%RG, 1%RG, 10%RG для варианта;

Стабилность: 0.01%/2min;

Искажение: ≤0.1% (Non-емкостная нагрузка);

Нагрузка выхода максимальная: 25VA каждый участок;

Точность: 0.05%RG;

Текущий объем производства AC

Ряд: 1A, 2A, 5A, 10A;

Ряд регулировки: (0~120) %RG, RG сошлется к ряду, подобно hereafter;

Разрешение регулировки: 0.01%RG, 0.1%RG, 1%RG, или 10%RG;

Стабилность: 0.01%/2min;

Искажение: ≤0.1% (Non-емкостная нагрузка);

Нагрузка выхода максимальная: 25VA каждый участок

Точность измерения: 0.05%RG;

Выходная мощность

Стабилность выходной мощности: 0.01%/2min;

Точность активной силы и измерения реактивной силы: 0.05%RG;

Выход фазового угла

Ряд регулировки выхода: 0°~360°;

Разрешение регулировки выхода: 10°, 1°, 0.1°, или 0.01°.

Разрешение: 0.01°;

Точность: 0.05°.

Выход фактора силы

Ряд регулировки: -1,0000 | 0,0000 | +1,0000;

Разрешение измерения: 0,0001;

Точность: 0,0005;

Выход собственной частоты

Ряд регулировки: 40Hz ~70Hz;

Разрешение регулировки выхода: 1Hz, 0.1Hz, 0.01Hz, или 0.001Hz.

Минимальное разрешение: 0.001Hz;

Точность: 0,002 Hz.

Трехфазное напряжение тока/настоящая симметрия и симметрия фазового угла

Напряжение тока/настоящая симметрия: ≤0.1%;

Симметрия участка: 0.05°;

Гармоническая установка

Кратность частоты: 2-ое ~63rd;

Содержание гармоник: 0~40%;

Гармонический фазовый угол: 0°~359.99°;

Гармоническое разрешение установки участка: 0.01°;

Гармоническая точность напряжения тока: когда Uh≥1%Un, 2% Uh; когда Uh<1>

Точность гармонического тока: когда Uh≥1%Un, 2% Uh; когда Uh<1>

устанавливать Взаимо--гармоник

Диапазон изменения частот: 16Hz~9kHz;

Точность частоты: 0,05%;

разрешение установки частоты Взаимо--гармоник: 0.1Hz;

содержание Взаимо--гармоник: 0~30%;

точность амплитуды Взаимо--гармоник: 5%;

Значение фликера выхода (Pst)

Ряд установки: Настроьте ±30% (60% ΔV/V) из напряжения тока или течения внутри ряд;

Точность индикации Pst (220V~240V или 115V~125V): 1%;

Форма волны: прямоугольная волна, прямоугольная волна или волна синуса;

Коэффициент обязанности (когда волна прямоугольна): 0,01 % | 99,99 %;

Диапазон изменения частот модуляции: 0.0008Hz | 40Hz;

Цаца/погружение

Задержка входного сигнала пуска (задержка старта): 0~60s;

Продолжительность цацы/погружения (продолжайтесь): 1ms~60s;

Максимальные погружения амплитуды (неожиданные изменения к): 0%;

Максимальные цацы амплитуды (неожиданные изменения к): 140%;

Период пандуса в пандусе вне: 0.1ms ~30s;

Задержка выхода пуска: 0~60s;

Измерение ошибки энергии

Точность активной энергии: 0.05%RD (PF≥0.5);

Реактивная точность энергии: 0.1%RD (PF≥0.5);

Общие параметры

Электропитание: 90~265VAC, 110VDC~370VDC

Частота: 50Hz~60Hz

Потребление: 50VA~1000VA

Условие окружающей среды: 20℃~30℃, родственник humidity≤85%

Окружающая среда хранения: -20℃~50℃

Размер: × 176mm × 440mm 600mm (l) (w) (h)

Вес: 28Kg
