Толковейшее испытательное оборудование метра реле предохранения от мотора низшего напряжения, активных & реактивных силы

Толковейшее реле предохранения от мотора низшего напряжения, испытательное оборудование метра силы

Профиль

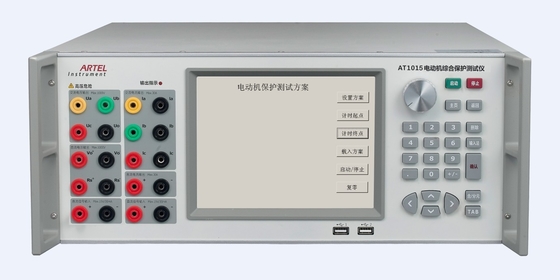

AT1015 соответствующе для продукции и тарировки предпринимательства промышленных и минирования и низкого

изготовление протектора мотора напряжения тока.

Главным образом функция

Испытания поддержки различные протектора мотора низшего напряжения.

Выведите наружу 2-ые гармоники ~63rd.

Главным образом характеристики:

Высокая стабилность, низкое искажение формы волны;

Откалибрируйте функции измерения протектора мотора низшего напряжения, включая напряжение тока, течение, active &

реактивная сила, фактор силы, частота, ввод аналога и выход.

Откалибрируйте защищая функции протектора мотора, включая под предохранением от напряжения тока, над течением

предохранение, подключая к зазмелению предохранения от утечки настоящего, разъединения PT, и предохранения от мотора

время исполнения;

Оборудованный с RS-232, локальные сети взаимодействуют, AT1015 могут поддержать управление ПК;

Связывайте с протектором мотора низшего напряжения через RS-232/485;

Подгоняйте и развейте автоматически регулировку и систему тарировки мотора низшего напряжения

протектор;

Собственн-предохранение, тревожя и показывая положение недостатка для перегрузки выхода, короткого замыкания напряжения тока и

Настоящая открыт-цепь;

Автоматически обнаружьте и диагностируйте недостатки и сигнал тревоги;

Дистанционное уточнение он-лайн, легко достигает уточнения програмного обеспечения;

Поддержка калибрируя userself.

Технические данные

Выход напряжения тока AC

Ряд: 100V, 220V, 380V, 660V;

Ряд регулировки: (0~120) %RG, RG сошлется к ряду, подобно hereafter;

Разрешение регулировки: 0.01%RG, 0.1%RG, 1%RG, или 10%RG;

Стабилность: 0.01%/2min;

Искажение: ≤0.1% (Non-емкостная нагрузка);

Нагрузка выхода максимальная: 25VA каждый участок (активная нагрузка);

Точность: 0.1%RG;

Текущий объем производства AC

Ряд: 1A, 5A, 30A;

Ряд регулировки: (0~120) %RG, RG сошлется к ряду, подобно hereafter;

Разрешение регулировки: 0.01%RG, 0.1%RG, 1%RG, или 10%RG;

Стабилность: 0.02%/2min;

Искажение: ≤0.2% (Non-емкостная нагрузка);

Нагрузка выхода максимальная: 30VA;

Точность измерения: 0.1%RG;

Выходная мощность

Стабилность выходной мощности: 0.02%/2min;

Точность измерения активной, реактивной силы: 0.1%RG;

Выход участка

Ряд регулировки выхода: 0°~360°;

Разрешение регулировки выхода: 10°, 1°, 0.1°, 0.01° для варианта;

Разрешение: 0.01°;

Точность: 0.05°.

Выход фактора силы

Ряд регулировки: -1 | 0 | +1;

Разрешение измерения: 0,001;

Точность: 0,005;

Выход частоты

Ряд регулировки: 40Hz ~70Hz;

Разрешение регулировки выхода: 1Hz, 0.1Hz, 0.01Hz, или 0.001Hz.

Разрешение: 0.001Hz;

Точность: 0,002 Hz.

Гармоническая установка

Кратность частоты: 2-ое ~63rd;

Гармоническая амплитуда: 0~40%;

Гармонический угол: 0°~359.99°;

Ошибка гармоники установленная: 2-ое ~31st: ≤±0.1%; 32nd ~63rd≤±0.2%;

Измерение ошибки энергии

Предел ошибки активной энергии основной:

±0.05%RD (напряжение тока 15V~660V, настоящее 0.05A~36A, PF≥0.5);

±0.1%RD (напряжение тока 15V~660V, настоящее 0.02A~0.05A, PF=1);

Предел ошибки реактивной энергии основной:

±0.1%RD (напряжение тока 15V~660V, настоящее 0.05A~36A, PF≥0.5);

±0.2%RD (напряжение тока 15V~660V, настоящее 0.02A~0.05A, PF=1);

Выход напряжения тока DC

Ряд: 10V;

Ряд регулировки: (0~120) %RG;

Разрешение регулировки: 1%RG, 10%RG;

Стабилность: 0.02%/2min (тип 0,1);

Искажение: ≤0.2% (Non-емкостная нагрузка);

Нагрузка выхода: ≥10mA;

Точность: 0.1%RG;

Амплитуда пульсации: ≤1%RG;

Текущий объем производства DC

Ряд: 50mA;

Ряд регулировки: (0~120) %RG;

Разрешение регулировки: 1%RG, 10%RG;

Стабилность: 0.02%/2min;

Нагрузка выхода: 0.75VA;

Точность: 0.1%RG;

Амплитуда пульсации: отсутствие больше чем 1%;

Измерение ввода напряжения DC

Ряд: ±10V;

Ряд измерения: (0~150) %RG;

Основной предел ошибки: ± 0.1%RG

Ошибка измерения пульсации: ± (5%RD + 0,1%), RD ссылается к значению пульсации измеренному;

Разрешение: 0.01%RG;

Измерение течения входного сигнала DC

Ряд: ±20mA;

Ряд измерения: (0~150) %RG;

Основной предел ошибки: ± 0.1%RG

Ошибка измерения пульсации: ± (5%RD + 0,1%), RD ссылается к значению пульсации измеренному;

Разрешение: 0.01%RG;

Вход-выход DI/DO

2 DI входной сигнал, 2 выводят наружу;

Общие параметры

Электропитание: 90~265VAC/DC

Частота: 50Hz~60Hz

Потребление: 50VA~1000VA

Условие окружающей среды: 20℃~30℃, родственник humidity≤85%

Окружающая среда хранения: -20℃~50℃

Размер: × 176mm × 440mm 600mm (l) (w) (h)

Вес: 28Kg
