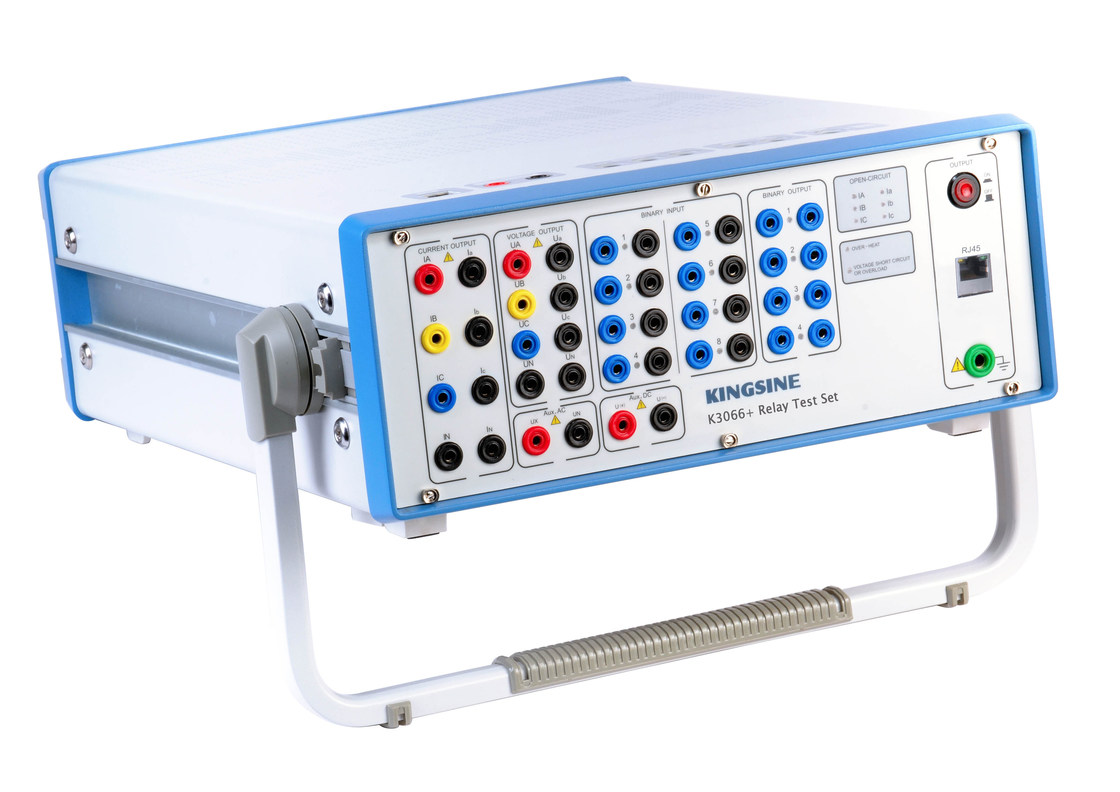

Испытание установленное K3066+ впрыски AC 7 участков вторичное для испытания счетчика энергии

Генераторы напряжения тока

Устанавливать

Ряд

AC 7-phase (L-N)

7 x 0… 130 v

AC 2-участка (L-L)

2 x 0… 260 v

Сила

AC 7-phase (L-N)

7 x 70VA, на 0… 130 v

AC 2-участка (L-L)

2 x 140VA, на 0… 260 v

Точность

<0>

на 0… 130 v

<0>

на 0-130V

Разрешение

1mV

Генераторы тока

Устанавливать

Ряд

AC 6-phase (L-N)

6 x 0… 30 a

трехфазный AC (2L-N)

3 x 0… 60 a (соберите II b)

AC 1-phase (3L-N)

1 x 0… 180 a

Сила

AC 6-phase (L-N)

6x 450VA, на 0… 30A

трехфазный AC (2L-N)

3x 520VA, на 0… 60A (соберите II b)

AC 1-phase (3L-N)

VA 1 x 1000, на 0… 180A (максимальных)

Точность

<0>

<0>

Разрешение

1mA

Генераторы, общие

Частота

Ряд

0… 1000 Hz

Точность/смещение

Ошибка <>

Ошибка <>

Ошибка <>

Разрешение

0.001Hz

Участок

Ряд

- 360°… +360°

Точность/смещение

Ошибка <>

Разрешение

0.1°

Отметчик времени

Ряд

Инфинитный

Точность/смещение

Ошибка<0>

Генераторы DC

Ряды напряжения тока

0… 300V/180W

Настоящие ряды

0… 20A/300W

Точность

<0>

<0>

<0>

<0>

Разрешение

1mA; 1 mV

Вспомогательная поставка DC

Ряд

0… 300V/0.6A

Бинарные входные сигналы

Номер

8 пар

Совместимое напряжение тока

DC 10V… 250V

Двоичные выходы

Номер

4 пары

Емкость

250V/3A AC/DC

Синхронизация

Режим синхронизации

GPS

Гармонический

Гармонические времена перекрытия

2… 20 времени

Электропитание

Номинальный ввод напряжения

220VAC±20%

Сила

1000VA

Номинальная частота

47Hz….65Hz

Условия окружающей среды

Температура деятельности

°C 55 -5°C…

Температура хранения

°C 75 -20°C…

Ряд влажности

5%… 90 %, non-конденсируя

Вес

20KG

Размеры

460 (d) ×140 (w) ×360 (h) mm

Соединение ПК

RJ45

Модель

Каналы

Выходы AC

K3063i/K3063Li

10 каналов выхода

6*30A/3*40A/4*300V

K3030i/K3030Li

7 каналов выхода

3*30A/4*300V

K3066

13 канала выхода

6*20A/3*40A/7*130V

K3063

10 каналов выхода

6*20A/3*40A/4*130V

K3040

7 каналов выхода

3*40A/4*130V

K3030

7 каналов выхода

3*30A/4*130V

Детали

IEEE (r) нет.

Реле синхронизации

Недостаток transplay

Синхронизация GPS

Реле перегрузок по току

50/76

Обратные реле перегрузок по току времени

51

Реле подводного течения

37

Реле земляного повреждения

50

Дирекционные реле перегрузок по току

67

Дирекционные реле земляного повреждения

67N

Реле перенапряжения

59

Реле недонапряжения

27

Дирекционные реле напряжения тока

91

Дирекционные реле силы

32

Реле фактора силы

55

Дифференциальное предохранение (дифференциальные схемы)

87

Оборудование предохранения от расстояния (участок к участок)

21

Отрицательные реле перегрузок по току последовательности

46N

Предохранение от перегрузки мотора

51/86

Автоматические reclosing приборы

79

Задействуя реле

94

Реле напряжения тока регулируя

Реле Overimpedance, Z>

Реле Underimpedance, z

Реле задержки по времени
