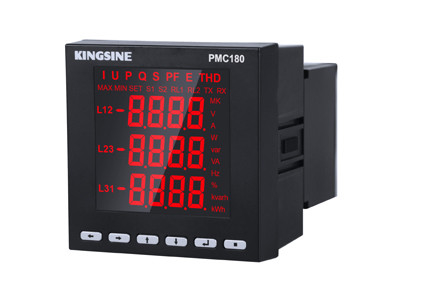

Метр силы цифров многофункциональный, трехфазное PMC180

Характеристики функции

PMC180Z

PMC180C

PMC180P

PMC180U

PMC180I

Мгновенное реальное фактически значение

Настоящий

Одиночная фаза & нейтральная линия

◆

◆

◆

Напряжение тока

Линия/линия & участок/линия

◆

◆

◆

Частота

◆

Активная сила

Трехфазная & одиночная фаза

◆

◆

Реактивная сила

Трехфазная & одиночная фаза

◆

фактор силы

Трехфазная & одиночная фаза

◆

◆

Энергия

Активная энергия

◆

Реактивная энергия

◆

Качество силы

Гармоническое искажение

Течение & напряжение тока

◆

анализ 31 заказа гармонический

Напряжение тока & течение

◆

Сообщение

Протокол RS485 /MODBUS

◆

◆

◆

◆

◆

Дисплей

Дисплей СИД

◆

◆

◆

◆

◆

Другое

DI 2-channel

◆

◆

◆

◆

◆

*2-channel ДЕЛАЮТ

◆

◆

◆

◆

◆

*1 канал AO: 4-20Ma

◆

◆

◆

◆

◆

2-channel ограничивает сигнал тревоги

◆

◆

◆

◆

◆

Подъем программы поддержки он-лайн

◆

◆

◆

◆

◆

Электрические характеристики

Тип измерения

Трехфазная система AC 3-провода

Трехфазная четырехпроводная система AC

Частота отсчетов: 64 времени в cysle

Данные обновленный тариф

1S

Точность измерения

Настоящий

0,2%

Напряжение тока

0,2%

Сила

0,5%

Частота

0.05Hz

Активная энергия

1,0%

Реактивная энергия

2,0%

AO

1%

Характеристики ввода напряжения

Измеряя напряжение тока

3 x 220/380V (соединенное сразу)

3 x 57.7/100V (подключенное CT)

Позволенная перегрузка

1,2 времена/непрерывного

Входное комплексное сопротивление

1.8MΩ

Характеристика течения входного сигнала

Измеряя течение

5A или 1A (подключенные CT)

Позволенная перегрузка

1,2 времена/непрерывного

Входное комплексное сопротивление

<0>

Бинарный входной сигнал

Напряжение тока деятельности

12~24 VDC (внешнее электропитание)

Входное комплексное сопротивление

12KΩ

Напряжение тока изоляции

2KV

Выход реле

Тип узла

Механически удар

Емкость узла

220 VAC/5A, 30 VDC/5A

4-20mA

Выход DC

Напряжение тока открытой цепи

5VDC

Емкость перегрузки

≤200Ω

Напряжение тока изоляции

2KV

Работая электропитание

AC

85~265 VAC/45-65Hz

DC

100~300 VDC

Диссипация силы

<>

Механически свойства

Вес

0.5kg

Ранг предохранения от IP

панель IP52, тело IP30

Размер

96 x 96 x 72 mm

Рабочая температура

-25~70℃

Температура хранения

-40~85℃

Относительная влажность

5% - 90%RH, отсутствие конденсации

EMC

Взаимодействие электростатической разрядки

IEC 61000-4-2, уровень 4

Группа в составе анти--быстрый переходный ИМП ульс

IEC 61000-4-4, уровень 4

Анти--удар

IEC 61000-4-5, уровень 3

магнитное поле Анти--частоты

IEC 61000-4-8, уровень 3

Проведение электрической изоляции

Сопротивление изоляции

GB/T13729, >50MΩ

Напряжение тока withstand частоты

GB/T13729, AC 2KV 50Hz /1min

Напряжение тока ИМПа ульс

GB/T13729, 5KV, 1.2/50us
