Тестер CCTV 3,5 дюймов многофункциональный, оптически метр силы, тестер камеры Ip

Тестер CCTV 3,5 дюймов многофункциональный, оптически метр силы, тестер камеры Ip

Описание:

Новый тестер CCTV начат для приобъектных установки и обслуживания камеры IP, сетноого-аналогов прибора камеры и сети, с видео-дисплей, управлением PTZ, выходом DC12v силой, тональнозвуковым испытанием, адвокатским сословием цвета генератор, данные по RS 485 ища и испытание кабеля, которые эти же к предыдущим моделям. Новые начатые функции включают испытание электропитания POE, испытание ПИНГА, развертку IP-адреса, видео- снимок, оптически метр силы, показатель видео, увеличение изображения, фликер порта, светильник etc. СИД новый тестер конструированный с легкой деятельностью и удобоносимость делает ее простым для техника или установителя cctv для того чтобы установить и поддержать системы CCTV, улучшающ эффективность работы путем уменьшение времени в поле.

Применения:

— узнает другой конец кабеля в обслуживании обеспеченностью и инженерстве сети

Установка и обслуживание системы CCTV —

Камера и все купола — в одном испытании камеры
— испытание канала CCTV передавая
Регулятор — PTZ

Характеристики:

— полн-взгляд TFT-LCD 3,5 дюймов, 480 (RGB) x320

потребление — низкое, работа на 11 час

Меню — OSD, английский язык, китаец и другие языки опционные

Яркость экрана LCD —/сатурация контраста/цвета регулируемая

— автоматически определяет и приспосабливает видео- режим NTSC и ПРИЯТЕЛЯ
— увеличило colorbar генератор, путем получать видео- адвокатское сословие цвета для того чтобы испытать видео- канал передавайте ли нормально

Micro SD — подвижной (включенное 4GB микро- SD)

Светильник СИД —, легкий для того чтобы работать на ноче

Ключи кратчайшего пути — определяемые пользователем (F1 и F2)

сигнал — 10x, видеоизображение можно увеличивать для того чтобы осмотреть детали, легкие для использования

Снимок — и сохраняет настоящее изображение как архив JPG в карточке SD

Метр силы — оптически, используемый для оптической системы монитора CCTV волокна, системы CATV, оптического раскрытия коммуникационных сетей волокна и испытания

Испытание ПИНГА —, камера IP испытания или порт сети стандарта Ethernet других приборов сети ли работа нормально, и IP-адрес ли прав

Развертка IP-адреса —, быстро ищет IP-адрес для соединенной камеры IP и других приборов сети

Измерение напряжения тока POE —, испытывает напряжение тока переключателя POE к камерам IP, беспроволочному прибору AP и другим приборам PD

Фликер порта прибора —, легкий для того чтобы найти соединенный порт переключателя POE путем посылка специальных сигналов, соединенный порт POE мелькнет на специальной частоте

Монитор соединения —; IP-адрес установки проверите ли занятый

Развертка адреса — PTZ, ищет вверх по удостоверению личности камеры PTZ.

Кабель сети — и кабель телефона испытание, показывают последовательность соединения и никакого

кабеля LAN

Multi-протокол —. Поддерживает больше чем 30 протоколов PTZ. Как PELCO-P, PELCO-D,

SAMSUNG

Поддержка RS232/RS485/RS422 —, тариф 600 | 115200bps регулируемое

Батарея полимера иона лития —. Прибор использует предварительные регулятор мощности и цепь предохранения

Дисплей — данные и изображение внутри на экране в тоже время

— легкое для пользы что поезд почти ненужен

Функция:

1. Испытание видеосигнала

• Новый тестер cctv, встроенное высокое определение 3,5" LCD-TFT 480 (RGB) x320

экран дисплея полн-взгляда, легкий и сразу показывает качество изображения камеры

• Поддержка PAL/NTSC
• Яркость экрана LCD/сатурация контраста/цвета регулируемая. Соответствующий для конструкции и поддержания в исправном состоянии поля

2. Испытание уровня видеосигнала

Испытайте амортизацию прочности видеосигнала, более длинний кабель видеосигнала причинит изображение быть тускл, и уменьшает динамический диапазон изображения, видеосигнал слишком сильн, он причинит фактически тень, и уменьшает сметливость изображения.

Он также может реальн-дисплей видео- ровное значение, если из ряда, извещения будет дисплеем в экране.

3. Регулятор PTZ

Покажите видеоизображения входного сигнала. Приготовьте/наклон блок P/T и просигнальте внутри вне изображение. Настроьте контролируя параметры как протокол, порт связи, скорость передачи информации в бодах, удостоверение личности PTZ, лоток/скорость наклона; положение комплекта и preset звонока.

4. Увеличенный генератор адвокатского сословия цвета

Видео- производить, генератор адвокатского сословия цвета multi-системы PAL/NTSC видео- (8-система switchable, передает/получает 8-систему цветастую представляет). Путем получать видео- адвокатское сословие цвета для того чтобы испытать видео- канал передавайте ли нормально. И судья ли цвет различн, из-за затухания передачи или взаимодействия, его соответствующих для видео- передачи полевых испытаний, как оптически видео- передатчик и приемник, видео- кабель etc.

Новое адвокатское сословие цвета функции может испытать изображение ли перенос.

Испытание адвокатского сословия цвета (красный, зеленый, голубой, белый, чернота) монитор имейте ли белое или черное многоточие etc.

5. Сила выхода DC12V 1A

Приведите камеру в действие с выходной мощностью DC12V (1A) от тестера. Полезно для демонстрации и испытания когда электропитание не доступно.

6. Тональнозвуковое испытание

Испытайте тональнозвуковой входной сигнал от приборов приемистости. Соедините прибор тестера и приемистости с тональнозвуковым кабелем.

7. Привяжите тестер

Испытайте кабель LAN или кабель телефона.

Соедините кабель LAN или кабель телефона с тестером CCTV и тестером кабеля. И после этого будут показаны соединяясь состояние, тип кабеля и последовательность проводов, так же, как серийный номер набора тестера кабеля.

8. Регулятор PTZ

Ищите Код протокола управления от многофункциональной клавиатуры или DVR интерфейсом RS485 /RS232, данные по команды управлением PTZ испытывают ли полученные аномалия и передача данных RS485/RS232.

Дисплеи экрана 16 шестнадцатиричных Кодов как

PELCO-P: A0 00 (добавьте) xx xxxxxx AF xx

PELCO-D: FF 01 (добавьте) xx xxxxxxxx

9. Скеннирование адреса PTZ

Поиск вверх по удостоверению личности камеры PTZ. Помогите инженеру искать купол скорости для того чтобы адресовать быстро.

10. Увеличение изображения (10xZoom)

Установите сигнал изображения 10x, смогите осмотреть и показать детали 1x, 2x, 3x, 4x, 5x, 6x - 10X сигналят внутри монитор и тестер.

11. Видео- снимок

Захватите видеоизображение и сохраньте настоящие видео- рамки как архив JPEG

12. Показатель видео

Запишите и сохраньте настоящее видео в карточке SD

13. Видео- воспроизведение

Видеоизображение и рекордные архивы сохранены в карточке SD. Директорию архива хранения можно создаться согласно дате

14. Фликер порта

Тестер пошлет специальные сигналы сделать соединенный порт POE мелькнуть на специальной частоте, которая включит установителей к легко и быстро найти соединенный кабель локальных сетей. Эта функция может предотвратить по ошибке кабель ввода или разъединения non-соответствуя к искусственни сетевому подключению прерывания.

15. Развертка IP-адреса

В цифровых применениях наблюдения IP, если IP-адрес камеры IP нет ясн или забыт; прибор нельзя использовать.

Развертка IP-адреса может быстро искать соединенной IP-адрес камеры IP другого прибора сети или.

16. Монитор соединения

Для того чтобы добавить камеру IP или другой прибор сети к группе настоящей сети, новый IP-адрес необходимо занять, в противном случае он причинит конфликты IP и остановит работу оборудования нормальную. Монитор соединения может проверить если новый IP-адрес установки занят.

17. Испытание ПИНГА

ПИНГ самые обычные инструменты доводки сети; Он использован для испытывать если соединенная камера IP или другой порт сети стандарта Ethernet оборудования сети работают нормально и IP-адрес правилен.

тестер 18.POE

Он может испытать напряжение тока PoE когда переключатель POE поставляет силу POE к камере IP. Он может ясно показать power+ и силу на штырях кабеля локальных сетей, напряжении тока каждого штыря кабеля и соединении отказа номеров серии штыря кабеля.

19. Светильник СИД

Полезно для инженера установить и обслуживать систему безопасности на ноче. Кнопка СИД включено-выключено отжимая, легкая деятельность.

20. F1, определяемые пользователем ключи кратчайшего пути F2

Определяемый пользователем ключ кратчайшего пути конструирован для улучшать эффективность для инженера, в любое время отжимает, легкий для того чтобы работать.

21. Оптически метр силы

Новый тестер принимает обломок самой предварительной handheld аппаратуры специфический интегрированный, достигает ультра-низкой деятельности силы, с дисплеем экрана Высок-определения 3,5 TFT-LCD, 5 пунктов тарировки 1625nm длины волны, 1550nm, 1490nm, 1310nm, 1300nm, 850nm. Линейный или нелинейный оптически дисплей силы, оно может измерить оптически значение силы, и также было использован для относительного измерения потери соединения стекловолокна. Это необходимый инструмент для волокн-оптического сообщения, системы кабельного телевидения и обслуживания системы безопасности.

Технические данные:

Модель		CT2611
Видео- испытание
Режим сигнала		NTSC/PAL (автомобиль приспосабливается)
Дисплей		3,5 дюйма цифровое TFT-LCD, 480 (RGB) разрешение x 320
Регулировка LCD		Яркость, контраст, сатурация регулируемая

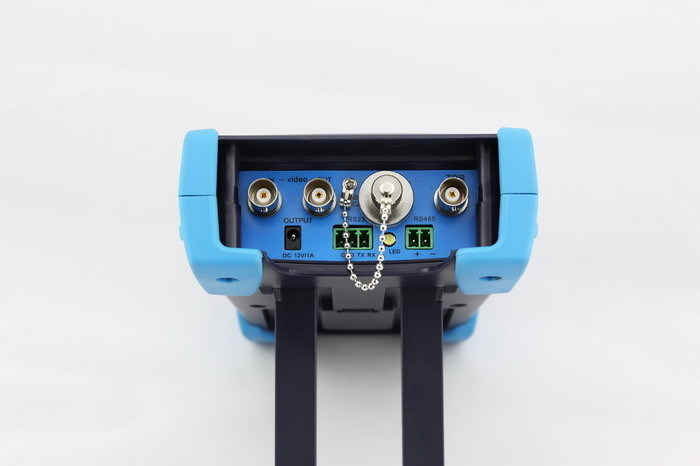

Видео IN/OUT		1 входной сигнал канала BNC & 1 выход канала
Режим выходного видеосигнала		1,0 Vp-p
Видео- ровное испытание
Ровное испытание		Видеосигналы измеренные в ЯРОСТИ или mV
Регулятор PTZ
Сообщение		Поддержка RS232 и RS485
Протокол PTZ		Совместимый с больше чем 30 протоколами как PELCO-D/P, Samsung, Panasonic, Lilin, Yaan, etc.
Скорость передачи информации в бодах		600,1200,2400,4800,9600,19200,57600,115200bps
Поколение видеосигнала
Генератор адвокатского сословия цвета		Выход один видеосигнал адвокатского сословия цвета канала PAL/NTSC для испытывая кабеля монитора или видео. (красный, зеленый, голубой, белый и черный цвет)
ИСПЫТАНИЕ КАБЕЛЯ UTP
Испытание кабеля UTP		Испытайте состояние кабельного соединения UTP и покажите в экране. Прочитайте номер коробки испытания.
Выходная мощность DC12V 1A
Выходная мощность DC12V		Сила выхода DC12V1A для камеры
Тональнозвуковое испытание входного сигнала
Тональнозвуковое испытание входного сигнала		испытайте приемистость и другие звуковые оборудования на начале
Анализ данных RS485
Монитор данных		Захваты и анализируют данные по команды от механизма управления
сигнал 10 x изображения
Сигнал изображения 10x		дисплей и видео изображения сигнала 10x вне
Фотоснимок, показатель видео, рекордное воспроизведение
Фотоснимок		снимок и сохраняет настоящее изображение как архив JPG
Показатель видео		Показатель и хранение видео архив
Рекордное воспроизведение		Для того чтобы осмотреть хранение храньте в карточке SD
Перенесите фликер
Перенесите фликер		Найдите соединенный порт POE быстро.
Развертка IP, монитор соединения, испытание ПИНГА
Развертка IP		Узнайте соединенную камеру IP или другой IP-адрес оборудования сети быстро.
Соедините монитор		Проверите IP-адрес занимает ли
ПОШЛИТЕ ИНФОРМАЦИОННЫЕ ПАКЕТЫ испытание		Камеру IP или порт сети стандарта Ethernet другого оборудования сети испытайте ли работа нормально, и проверите IP-адрес
Тестер POE
Тестер POE		Покажите напряжение тока электропитания и положения кабельного соединения
Оптически метр силы
Откалибрированная длина волны (nm)		850/1300/1310/1490/1550/1625nm
Ряд силы (dBm)		-70~+10dBm
Чувствительность (nW)		0.001nW
Тип разъема		FC/PC
Владение данных		Владение данным по дисплея
Относительное измерение		Покажите значение измерения
СИЛА
Переходника силы	DC 5V (1.5A)
Батарея	Встроенная батарея полимера лития 3.7V, 3000mAh
Перезаряжаемые	После поручать час 3-4, рабочее временя продолжает 11 час
Низкое потребление	Энергосберегающая технология, дисплей иконы батареи в реальном масштабе времени
Параметр
Установка деятельности	Английский язык/китаец и другое меню языков OSD
Автомобиль	5-60 (минуты)
Keytone	Включено-выключено
Дженерал
Работая температура	-10℃---+50℃
Работая влажность	30%-90%
Размер/вес	194mm x 112mm x 48mm/540g
