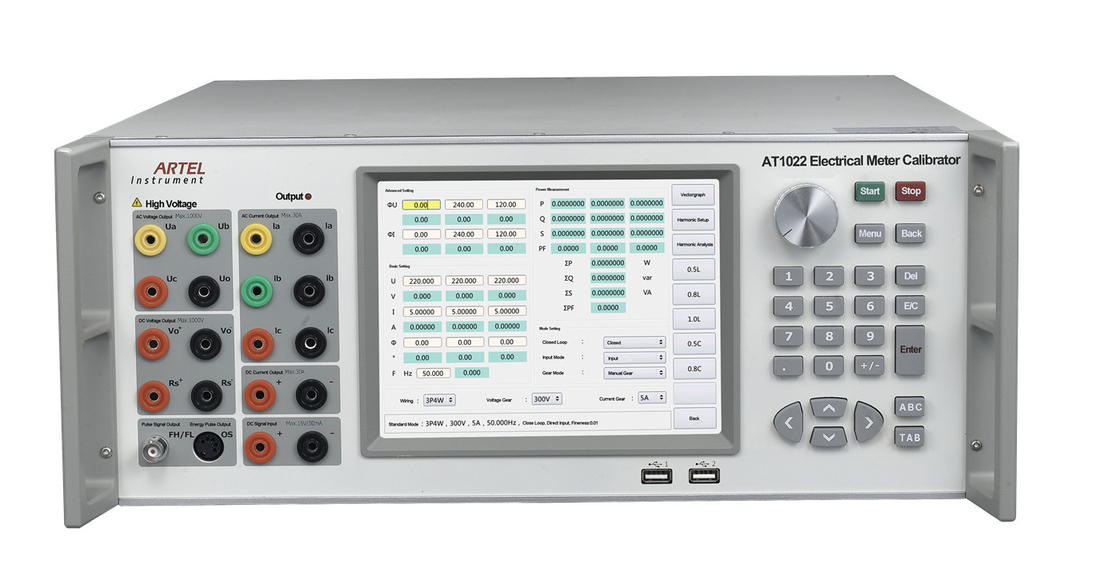

3 калибратора метров испытания участка электрических с беспроволочным терминальным управлением

3 калибратора метров испытания участка электрических с беспроволочным терминальным управлением

Использование:

AT1022 соответствующе для отделов измерения научно-исследовательского института, производя станцию, корпорацию решетки силы, железную дорогу, большие промышленные и минируя предпринимательства и национальное заведение измерения на всех уровнях.

Главным образом функция

Calibrate показывая метр, цифровой метр, электрический датчик, счетчика энергии и так далее;
Откалибрируйте AC пробуя RTU;
Выведите наружу 2nd~63rd гармоники;

Главным образом характеристика

Модульное проектирование, калибрирует показывать метр, электрический преобразователь, RTU и так далее;
экран касания цвета 8 дюймов, взаимодействует содружественное, легкий для того чтобы работать;
Оборудованный с интерфейсом RS232, локальных сетей, и WiFi, AT1022 может любая деятельность поддержки отдельно стоящая, ПК

управление или сподручное беспроволочное терминальное управление;
Связывайте с испытанными метрами через RS485;
Автоматически высчитайте ошибку метра и датчика, и родственные данные можно загрузить до конца

U-диск;
Собственн-предохранение, тревожя и показывая положение перегрузки для оборудования вывело наружу перегрузка, короткое замыкание напряжения тока, настоящая открыт-цепь;
Автоматически обнаружьте, диагностируйте и потревожьте для отказа.
Дистанционное уточнение он-лайн, легко достигает уточнения програмного обеспечения;
Поддержка калибрируя userself.

Тип:

Калибратор электрического счетчика AT1022C. Тип 0,05

Калибратор электрического счетчика AT1022B. Тип 0,1

Выводить наружу напряжение тока AC большое:

Ряд: (Фазируйте a) 30V, 100V, 300V, 660V, 1000V;
(Участок b, c) 30V, 100V, 300V, 660V;
Регулировать ряд: (0~120) %RG, RG сошлется к ряду, подобно hereafter; Фазируйте a 1000V: (0~100) %RG;
Регулировать степень: 0.01%RG, 0.1%RG, 1%RG, и 10% RG для варианта;
Стабилность: 0.01%/2min (тип 0,05), 0.02%/2min (тип 0,1)
Искажение: ≤0.2% (Non емкостная нагрузка);
Нагрузка максимальныйа выпуск продукции: 30V и верхние шестерни; 20VA каждый участок;
Точность измерения: 0.05%RG (тип 0,05); 0.1%RG (тип 0,1)

Выводить наружу напряжение тока AC малое:

Ряд: Фазируйте a: 75mV, 300mV, 750mV, 3V, 7.5V;
Регулировать ряд: (0~120) %RG, RG ссылается к ряду;
Регулировать ряд: 0.01%RG, 0.1%RG, 1%RG, и 10% RG для варианта;
Стабилность: 0.02%/2min;
Искажение: ≤0.2% (Non емкостная нагрузка);
Нагрузка максимальныйа выпуск продукции: ≥25mA;
Точность измерения: 0.1%RG;

Текущий объем производства AC:

Ряд: (Фазируйте a) 500uA, 2mA, 10mA, 50mA, 200mA, 500mA, 2A, 5A, 10A, 30A;
(Участок b, c) 200mA, 500mA, 2A, 5A, 10A, 30A;
Регулировать ряд: (0~120) %RG, RG сошлется к ряду, подобно hereafter;
Регулировать степень: 0.01%RG, 0.1%RG, 1%RG, и 10% RG для варианта;
Стабилность: 0.01%/2min (тип 0,05), 0.02%/2min (тип 0,1)
Искажение: ≤0.2% (Non емкостная нагрузка);
Нагрузка максимальныйа выпуск продукции: 20VA (шестерня 30A); 50mA и под шестерней: ≥15V;
Точность измерения: 200mA и над шестернями: 0.05%RG (тип 0,05); 0.1%RG (тип 0,1);
50mA и под шестернями: 0.1%RG (тип 0,1);

Выходная мощность

Стабилность выходной мощности: 0.01%/2min (тип 0,05), 0.02%/2min (тип 0,1)
Точность измерения активной/реактивной силы: 0.05%RG;

Выход участка

Выход регулируя ряд: 0°~360°;
Выход регулируя степень: 10°, 1°, 0.1°, 0.01° для варианта;
Разрешение: 0.01°;
Точность измерения: 0.05°.

Выводить наружу фактор силы:

Регулировать ряд: -1 | 0 | +1;
Измеряя разрешение: 0,0001;
Точность измерения: 0,0005

Выход частоты

Регулировать ряд: 40Hz ~70Hz;
Выход регулируя степень: 1Hz, 0.1Hz, 0.01Hz, 0.001Hz для варианта;
Разрешение: 0.001Hz;
Точность: 0,002 Hz.

Гармоническая установка

Кратность частоты: 2-ое ~63rd;
Гармоническая амплитуда: 0~40%;
Гармонический угол: 0°~359.99°;
Ошибка гармоники установленная: 2-ое ~31st: ≤±0.1%, 32nd ~63rd: ≤±0.2%;

Выход напряжения тока DC

Ряд: 100mV, 300 mV, 1V, 5V, 20V, 100V, 300V, 1000V;
Регулировать ряд: (0~120) %RG; 1000V: (0~100) %RG
Регулировать степень: 0.01%RG, 0.1%RG, 1%RG, и 10% RG;
Стабилность: 0.01%/2min (тип 0,05), 0.02%/2min (тип 0,1)
Нагрузка выхода: 20V и над рядами ≥10mA; 5V и под ranges≥50mA;
Точность измерения: 0.05%RG (тип 0,05); 0.1%RG (тип 0,1)
Содержание пульсации: отсутствие больше чем 1%.

Текущий объем производства DC

Ряд: 1mA, 3mA, 10mA, 30mA, 100mA, 300mA, 1A, 5A, 10A, 25A;
Регулировать ряд: (0~120) %RG;
Регулировать степень: 0.01%RG, 0.1%RG, 1%RG, и 10% RG;
Стабилность: 0.01%/2min (тип 0,05), 0.02%/2min (тип 0,1)
Нагрузка выхода: 25A: 25VA; 5~10A: 2V; 1A и более низкая шестерня ≥30V;
Точность измерения: 10mA и над рядами: 0.05%RG, 0.1%RG; 1mA, ряды 3mA: 0.1%RG;
Содержание пульсации: отсутствие больше чем 1%.

Измерение ввода напряжения DC

Ряд: ±10V;
Измеряя ряд: (0-150) %RG;
Основной предел ошибки: 0.02%RG
Ошибка пульсации измеряя: (5%RD + 0,1%), RD ссылаются к значению пульсации измеренному;
Разрешение: 0.001%RG.

Измерение течения входного сигнала DC

Ряд: ±20mA;
Измеряя ряд: (0-150) %RG;
Основной предел ошибки: ±0.02%RG
Ошибка пульсации измеряя: ± (5%RD + 0,1%), RD ссылается к значению пульсации измеренному;
Разрешение: 0.001%RG.

Измерение ошибки энергии:

Предел ошибки активной энергии основной:
0.05%RD (напряжение тока 15V~660V, настоящее 0.05A~36A, PF≥0.5);
0.1%RD (напряжение тока 15V~660V, настоящее 0.02A~0.05A, PF=1);
Предел ошибки реактивной энергии основной:
0.1%RD (напряжение тока 15V~660V, настоящее 0.05A~36A, PF≥0.5);
0.2%RD (напряжение тока 15V~660V, настоящее 0.02A~0.05A, PF=1);

Другие параметры:

Электропитание: 90-265VAC/DC; AC 220V ±15% или 110V ±15%
Частота силы: 50Hz~60Hz
Расход энергии: 50VA~1000VA
Условие окружающей среды: 20℃~30℃, влажность: RH≤85%
Окружающая среда хранения: -20℃~50℃
Размер: × 176mm × 440mm 600mm (l) (w) (h)
Вес: 28kg
