Метр силы FU2200A многофункциональный с &amp регистратора данных; RJ45

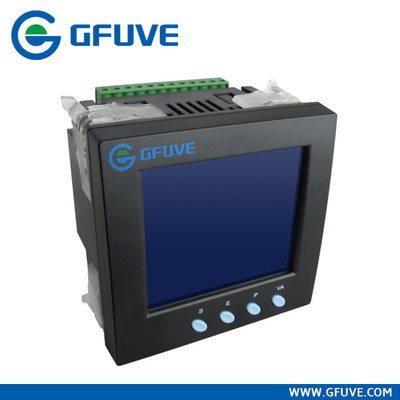

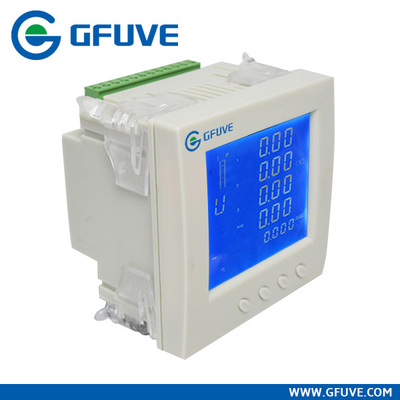

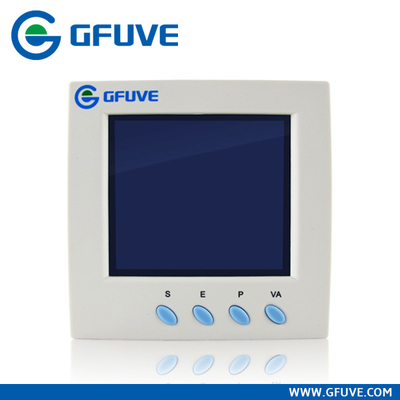

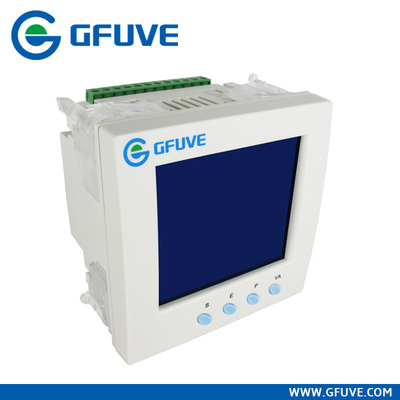

Метр силы FU2200A многофункциональный с регистратором данных

Введение

Серия FU2200A ряд экономичной но сильно функциональной трехфазных многофункциональных силы и счетчиков энергии изготовленных GFUVE. Эти метры обеспечивают превосходное значение для контролировать системы управления силы и энергии. Серия 2200A может быть использована как данные собирая приборы для толковейших систем автоматизации распределения силы или завода. Все контролируемые данные доступны через стандартный цифровой порт связи RS485 бежать протокол Modbus RTU. С широким диапазоном моделей, котор нужно выбрать от, серия 2200A предлагает несравненное значение и функциональность.

Характеристики

· Измеряя параметры Истинн-RMS.

· Тип точности ANSI и IEC 0,5.

· Анализ качества силы.

· Энергия 4 квадрантов;

· бортовая память 4MB;

· Регистрация данных

· Высокоскоростное RS485, порт сети стандарта Ethernet (опционный);

· Измерьте индивидуальные гармоники от 2-ого к 63th (опционный);

· Конструкция модуля;

· TOU, 4 тарифа, 12 сезона, 14 план-графика

· Гарантированность типа ведущая.

· С програмным обеспечением управления

Применения

· Измерять распределительных фидеров, трансформаторов, генераторов, батарей конденсаторов и моторов.

· Системы средства и низшего напряжения.

· Коммерчески, промышленный, общее назначение.

· Анализ качества силы.

Параметры измерения

Напряжение тока (Пэ-аш-N); Напряжение тока (Пэ-аш-Пэ-аш); Настоящий; Частота; PF; Активная сила (w); Реактивная сила (q); Кажущаяся мощность, 2~63thharmonics (опционные)

Гармоники

Полное содержание гармоник участк-напряжения тока

Полное содержание гармоник течения

2rd~63th содержание гармоник Участк-Напряжения тока (выводить наружу RS485)

2rd~63th содержание гармоник течения (выводить наружу RS485)

Максимальное значение & минимальная величина

Максимальное значение для напряжения тока/течения

Максимальное значение для активной силы

Максимальное значение для реактивной силы

Максимальное значение для кажущаяся мощность

Минимальное значение для напряжения тока/течения

Минимальное значение для активной силы

Минимальное значение для реактивной силы

Минимальное значение для кажущаяся мощность

Вычисление

Передняя энергия активной силы

Обратная энергия активной силы

Передняя энергия активной силы

Обратная энергия реактивной силы

Измеряя ряд

0~400V, 0~6A, 45~65Hz, -1~0~1

Измеряя точность

Напряжение тока: 0.5%RD±0.05%FS

Течение: 0.5%RD±0.05%FS

Активная сила: 0.5%RD±0.05%FS

Реактивная сила: 1.5%RD +0.05%FS

Кажущаяся мощность: 0.5%RD +0.1%FS

Фактор силы: 0.5%RD

Частота: 0.05%RD

Активная энергия: 0,5%

Максимальный спрос

Ia, Ib, Ic, _итог ΣP, _итог ΣQ, _итог ΣS, 15 минут

Дисплей

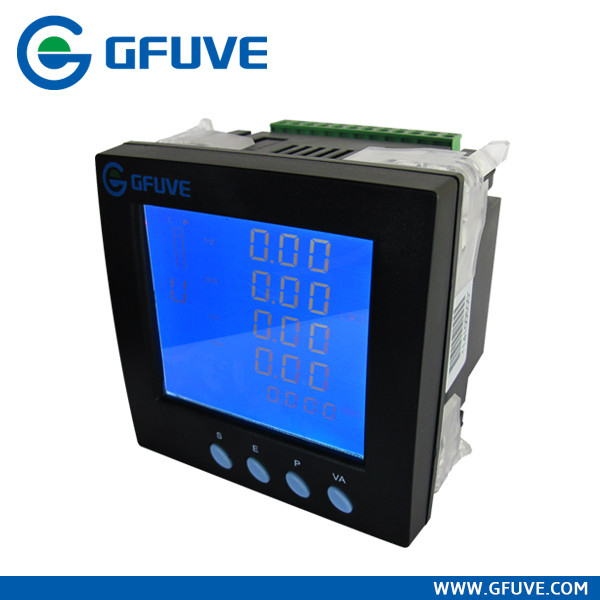

Угол широкого экрана, свет - синь назад-освещенный дисплей LCD, 5 диаграмм дисплеев. 4 ключа деятельности.

Память

Память стандарта 2M, расширенная до 4M;

Ее можно установить произвольно накапливала данные от 1minute к интервалам 60minutes, стандартной фабрики 15minutes в одном регистраторе данных группы.

Она может канал чем 4 (напряжение тока, течение, сила, фактор силы и так далее) и 4 рекордера более менее (передняя энергия активной силы, сила обратного энергия активная, передняя энергия активной силы, сила обратного энергия реактивная), записывающ, что 1 раз каждые 15 минут, хотя бы 1 лет данных, через порт связи прочитало; вы можете выбрать детали данных что вам нужно храниться через програмное обеспечение;

Сообщение

Поддержка порта интерфейса RS-485, сеть 32 (128), комуникационный проточол ModBus-RTU.

ИМП ульс энергии

обеспечивает активный & реактивный выход ИМПа ульс энергии. Параметры ИМПа ульс могут быть выбирают, колебаются: 0.1~10000kWh/kvarh. Выход сухого контакта (1A*100V).

Сбор данных (расширение)

Каждый модуль FM-K2 можно собрать 2 путям контактов и подсчитывать.

Контролируйте (модуль расширения)

Каждое FM-K2 обеспечивает 2 выхода реле, который могут быть проконтролированы сообщением или измеренными параметрами.

Аналогового выхода (модуль расширения)

Каждый модуль FM-A20 обеспечивает 2 путя выхода DC 4~20mA, его можно установить функци-отношениям о параметрах.

Режим соединения

3P4W, 3P4W BAL, 3P3W, BAL 3P3W;

Programmable

Измеряя система: 3P4W/3P3W etc.

Коэффициент трансформации: PT 1~10000; CT 1~10000.

Сообщение

RS485, бод: 1200~57600, стандарт 38400; Порт сети стандарта Ethernet (опционный)

Размер

Панель установки: 96 x 96mm

Устанавливать

Установка панели

Trepanning: 92 x 92mm

Электропитание (AC/DC)

AC85~400V/DC85~330V,

Расход энергии: <4va>

Условия труда

Температура: -25 | °C 55

Влажность: 20% | 95%RH, без конденсации

Гарантированность

3 лет гарантированности
